| HF-20型定量压片模具（专利产品）
 产品特点：
1. HF-20 定量压片模具 底座上带有刻度盘，是一种具有定量功能的压片模具；
2. HF-20 定量压片模具 适应性强，操作简单省力、压出试片合格率一致性高；
3. HF-20 定量压片模具 既可以脱模又可以不脱模直接放到红外光谱仪上检测；
4. HF-20 定量压片模具 密封性能好，护套上制有抽真空嘴，适合抽真空使用；
5. HF-20 定量压片模具 脱模使用螺纹的斜面推力科学省力且实用方便地取片。
产品简介：

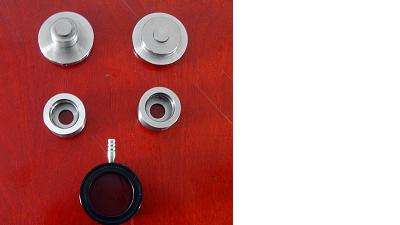

HF-20 定量压片模具是HF-2和HF-12的升级换代产品 。HF-20 定量压片模具包括底座、样品架、护套以及上压头，用来压制0.1～0.5mm厚度的粉末成型（较厚时需要辅助工具），底座中心凸台上制有外螺纹（向上一体制有圆柱形压台），其样品架内壁啮合螺纹连接在圆柱形压台外壁，护套动配合套装在样品架外壁上，上压头与圆柱形压台紧配合安装。定量压片模具结构简单、设计科学合理、压制试片合格率高、一致性好，取片时顺时针旋转样品架，使用螺纹的斜面推力科学省力且实用方便地取出试片，亦可以逆时针旋转样品架直接取出，供仪器测试；同时满足了以前两种模具达到的效果——右旋出片（相当于HF-2）、左旋出样品架（相当于HF-12）；该模具最大特点是可以进行定量控制，操作简单省力，是一种实用可靠的具有定量功能的压片模具，原来放样品量需要靠经验估计，而HF20型压片模具的底座上带计量刻度，放入样品可精确定量，一目了然，满足了一些红外光谱仪用户定量分析的需要，使该产品在设计和生产方面上了一个新的台阶，填补了空白，极大的方便了客户，扩大了用户群！
背景技术
红外压片模具是红外光谱仪（也称作红外分光光度计）在测试过程中必不可少的使用工具，而红外分光光度计是石油、化工、医药、卫生、食品、造纸、环境监测以及半导体制造、大专院校实验室等诸多行业进行物质结构分析的一个重要工具；尤其近几年国家制药行业进行的GMP认证，红外分光光度计是必备仪器，因此压片模具的使用量逐年增加，且对它的耐久性、方便性的要求也更加迫切！最初的第一代压片模具不被重视、结构设计较简单，由两个压头受力直接压成，均匀性及取片成功率较低， 不仅费时费力且一致性不强；后来经过实践我们天津天光高级工程师顾永法又先后设计了第二代HF-2和HF-12型两种模具，前者为样品易压平脱模型后者为不脱膜型，一直延用至今，年销量几千套，但由于没有申请专利几年来被十几家业内人士先后仿制，给我公司造成很大的经济损失。

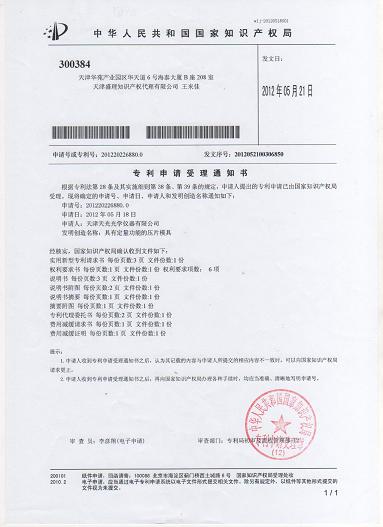

经过工作实践和反复构思，在总结以往经验和市场调研的基础上，我们天津天光又设计出了第三代新型脱固两用具有定量功能的压片模具-----即HF-20型压片模具，它集HF-2和HF-12两种模具的优点于一身且新增了定量压片功能，开创了压片模具之先河，既实用方便又定量精确，实用性和科学性高度统一，给红外光谱仪定量分析奠定了坚实的基础，也是压片模具发展史上新的里程碑！我公司吸取了以往的经验教训，为维护公司的利益，保护消费者权益，特将HF-20定量压片模具申请了专利保护，凡是仿制生产、以及使用仿制产品的单位和个人均属侵权违法!希望业内同行尊重知识产权，仿制必究。 |
